INA RUE25-D-L-OE

RUE25-D-L-OE軸承

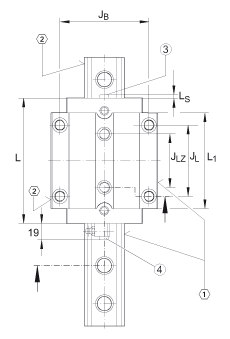

尺寸

H
36
mm

B
70
mm

L
107
mm
因為上部潤滑孔的原因，滑塊需要被覆蓋的最小長度。

說明

1)
定位面

2)
標記

3)
螺旋塞最大 MA =2,5Nm

4)
擰緊力矩最大為 MA = 2,5Nm

尺寸

A₁
23.5
mm

A₃
7.5
mm

a_{L max}
23
mm
a L 和 a R 取決于導軌的長度 l max

a_{L min}
20
mm
a L 和 a R 取決于導軌的長度 l max

a_{R max}
23
mm
a L 和 a R 取決于導軌的長度 l max

a_{R min}
20
mm
a L 和 a R 取決于導軌的長度 l max

b
23
mm
公差: -0,005 / -0,035

說明

G₂
M8
根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 41 M12 = 83 M14 = 140 M16 = 220 M20 = 470

尺寸

H₁
6.5
mm

H₄
17.5
mm

H₅
7.5
mm

h
22.3
mm

h₁
11.8
mm
公差: +/-0,5

J_B
57
mm

J_L
45
mm

J_L5
23
mm
周圍結構上潤滑孔的位置。

J_LZ
40
mm

j_L
30
mm

說明

K₁
M6
根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩 [MA]（Nm）： M6 = 17 M8 = 41 M12 = 140 M14 = 220 M16 = 340 M24 = 1100

K₃
M6
根據 DIN ISO 4762-12.9的螺釘最大鎖緊力矩 [MA]（Nm）： M5 = 10 M6 = 17 M8 = 41 M10 = 83 M12 = 140 M14 = 220 M16 = 340

K₆
M6
根據 DIN ISO 7984-8.8的螺釘最大鎖緊力矩 [MA]（Nm）： M6 = 10 M8 = 24 M10 = 48 M12 = 83 M14 = 130 M16 = 220

尺寸

L₁
82.2
mm

L_S
4
mm

l_max
1980
mm
單根導軌的最大長度；更長的導軌可以分成幾段供貨，并且相應地標注。根據合同約定，單根導軌最大長度可達到6米。

N₂
3
mm
周邊結構潤滑孔的最大直徑。

N₃
M6
最大螺釘深度 6 mm

O
10x1.5
mm
DIN 3771

T₅
10
mm

T₆
8.65
mm

重量

m_W
900
g
滑塊的質量

m_S
3.3
kg/m
導軌的質量

基本額定載荷

C
33500
N
基本額定動載荷

C₀
82000
N
基本額定靜載荷

額定靜扭矩

M_0x
440
Nm
繞 X 軸的額定靜扭矩

M_0y
1200
Nm
繞 Y 軸的額定靜扭矩

M_0z
1080
Nm
繞 Z 軸的額定靜扭矩

說明

帶油潤滑的循環滾子單元
